Hệ thống tuần hoàn khí thải EGR giúp kiểm soát NOx trên động cơ. Nắm rõ cấu tạo, nguyên lý hoạt động và mối liên hệ với dầu động cơ diesel.

Trên nhiều động cơ hiện nay, đặc biệt là động cơ diesel, hệ thống tuần hoàn khí thải EGR được sử dụng như một giải pháp kiểm soát khí thải trong quá trình vận hành. Tuy nhiên, nhiều người chỉ nghe đến “van EGR” mà chưa phân biệt rõ van EGR là một bộ phận riêng hay là đại diện cho toàn bộ hệ thống.

Cách hiểu chưa đầy đủ này dễ khiến việc kiểm tra và bảo dưỡng bị lệch hướng. Khi động cơ có dấu hiệu ì máy, khói bất thường hoặc tiêu hao nhiên liệu tăng, người dùng thường chỉ nghĩ đến việc vệ sinh van EGR mà bỏ qua đường khí xả hồi lưu, bộ làm mát, cảm biến và điều kiện vận hành của động cơ.

Để đánh giá đúng vai trò của EGR, cần nhìn hệ thống này như một phần trong quá trình kiểm soát khí thải và vận hành động cơ, thay vì chỉ xem nó là một chi tiết cần vệ sinh khi xe gặp vấn đề.

Hệ thống tuần hoàn khí thải EGR là gì?

EGR là viết tắt của Exhaust Gas Recirculation, nghĩa là tuần hoàn khí thải. Hệ thống tuần hoàn khí thải EGR đưa một phần khí xả quay trở lại đường nạp để tham gia vào chu trình cháy tiếp theo của động cơ.

Về bản chất, phần khí xả được hồi lưu không còn giàu oxy như không khí mới. Khi được đưa trở lại buồng đốt với tỷ lệ phù hợp, nó làm thay đổi thành phần khí nạp và ảnh hưởng đến nhiệt độ cháy. Đây là cơ sở giúp EGR hỗ trợ kiểm soát lượng NOx, nhóm khí thải thường hình thành mạnh ở điều kiện nhiệt độ cháy cao.

EGR không phải là hệ thống chỉ có trên một loại động cơ duy nhất. Hệ thống này có thể xuất hiện trên cả động cơ diesel và động cơ xăng, nhưng trong thực tế, EGR thường được nhắc nhiều hơn ở động cơ diesel do yêu cầu kiểm soát phát thải NOx và điều kiện làm việc đặc thù của nhóm động cơ này.

Hệ thống tuần hoàn khí thải EGR có tác dụng gì?

Tác dụng chính của EGR là hỗ trợ giảm phát thải NOx bằng cách đưa một phần khí xả quay lại đường nạp. Khi khí xả hồi lưu pha với không khí nạp, lượng oxy trong hỗn hợp giảm tương đối và nhiệt độ cháy được kiểm soát tốt hơn.

1. Giảm NOx bằng cách kiểm soát nhiệt độ cháy

NOx thường hình thành nhiều khi nhiệt độ cháy trong xi lanh tăng cao. EGR tác động vào quá trình này bằng cách pha loãng hỗn hợp khí nạp bằng một phần khí xả đã cháy, từ đó giảm điều kiện thuận lợi cho NOx hình thành.

Điểm cần lưu ý là EGR không xử lý khí thải sau khi ra ngoài như bộ lọc độc lập. Hệ thống này can thiệp vào quá trình nạp và cháy để hỗ trợ giảm phát thải ngay từ bên trong động cơ.

2. Ảnh hưởng đến lượng khí nạp và độ ổn định vận hành

Khi khí xả được đưa quay lại đường nạp, thành phần khí nạp thay đổi. Nếu được điều khiển đúng, EGR giúp động cơ đáp ứng yêu cầu khí thải mà vẫn duy trì khả năng vận hành trong giới hạn thiết kế.

Ngược lại, nếu tỷ lệ khí hồi lưu không phù hợp hoặc hệ thống bị bám cặn, quá trình nạp và cháy có thể bị ảnh hưởng. Đây là lý do EGR cần được điều khiển chính xác thông qua van EGR, cảm biến và bộ điều khiển động cơ.

Cấu tạo hệ thống tuần hoàn khí thải EGR gồm những gì?

Cấu tạo hệ thống EGR có thể khác nhau tùy loại động cơ và đời máy. Về cơ bản, hệ thống này thường gồm đường dẫn khí xả hồi lưu, van EGR, bộ điều khiển động cơ, các cảm biến liên quan và trong nhiều thiết kế hiện đại có thêm bộ làm mát EGR.





1. Đường dẫn khí xả hồi lưu

Đường dẫn khí xả hồi lưu đưa một phần khí xả từ phía xả quay trở lại phía nạp. Đây là tuyến dòng chính của hệ thống EGR, giúp khí xả có thể quay lại buồng đốt theo mức được điều khiển.

Do tiếp xúc trực tiếp với khí xả, khu vực này có thể bám muội và cặn sau thời gian sử dụng. Nếu cặn tích tụ nhiều, dòng khí hồi lưu bị cản trở và hệ thống EGR có thể làm việc kém ổn định.

2. Van EGR

Van EGR là bộ phận điều tiết lượng khí xả được đưa quay lại đường nạp. Khi cần hồi lưu khí xả, van mở theo mức phù hợp. Khi điều kiện vận hành không cần EGR, van đóng hoặc hạn chế dòng khí hồi lưu.

Không nên xem van EGR là toàn bộ hệ thống EGR. Van chỉ là một bộ phận quan trọng trong hệ thống. Nếu chỉ vệ sinh hoặc thay van mà không kiểm tra đường khí, cảm biến và bộ làm mát liên quan, vấn đề có thể chưa được xử lý đầy đủ.

3. Bộ làm mát EGR và cảm biến liên quan

Một số hệ thống EGR có bộ làm mát khí xả, thường gọi là EGR cooler. Bộ phận này giúp hạ nhiệt dòng khí xả trước khi đưa trở lại đường nạp, qua đó hỗ trợ kiểm soát nhiệt độ cháy.

Hệ thống EGR hiện đại cũng thường làm việc cùng các cảm biến như cảm biến nhiệt độ, cảm biến áp suất, cảm biến lưu lượng khí nạp và tín hiệu từ bộ điều khiển động cơ. Nhờ đó, lượng khí hồi lưu được điều chỉnh theo tải, tốc độ động cơ và điều kiện vận hành thực tế.

Hệ thống tuần hoàn khí thải EGR hoạt động như thế nào?

Nguyên lý hoạt động của EGR có thể hiểu đơn giản là lấy một phần khí xả sau quá trình cháy, đưa qua đường hồi lưu, điều tiết bằng van EGR rồi đưa trở lại đường nạp. Từ đó, khí hồi lưu đi vào xi lanh cùng với không khí mới trong chu trình nạp tiếp theo.

1. Khí xả được đưa quay lại đường nạp ra sao?

Khi động cơ làm việc trong điều kiện phù hợp, bộ điều khiển sẽ cho phép van EGR mở ở một mức nhất định. Một phần khí xả được dẫn từ phía ống xả qua đường EGR và quay lại đường nạp.

Tùy thiết kế, dòng khí này có thể đi qua bộ làm mát trước khi hòa vào khí nạp. Việc làm mát khí hồi lưu giúp hệ thống kiểm soát nhiệt độ cháy tốt hơn trong một số điều kiện vận hành.

2. Khi nào EGR mở, đóng hoặc hạn chế hoạt động?

EGR không phải lúc nào cũng hoạt động ở cùng một mức. Hệ thống có thể mở, đóng hoặc điều chỉnh lưu lượng hồi lưu tùy theo tải động cơ, tốc độ, nhiệt độ và chiến lược điều khiển của từng dòng máy.

Ở một số điều kiện cần công suất cao, tốc độ thay đổi nhanh hoặc nhiệt độ chưa phù hợp, hệ thống có thể hạn chế hoạt động để tránh ảnh hưởng đến khả năng nạp và quá trình cháy. Đây là lý do không thể đánh giá EGR chỉ bằng việc nhìn van đang mở hay đóng tại một thời điểm.

Các loại hệ thống EGR thường gặp

Hệ thống EGR có nhiều cách phân loại khác nhau. Với người dùng phổ thông, chỉ cần nắm ba cách phân loại cơ bản: theo vị trí lấy khí hồi lưu, theo việc có làm mát khí xả hay không và theo loại động cơ sử dụng.

1. EGR áp cao và EGR áp thấp

EGR áp cao thường lấy khí xả ở phía áp suất cao của đường xả, thường là trước turbine turbo, rồi đưa trở lại đường nạp. Kiểu bố trí này có đường hồi lưu ngắn hơn và khả năng phản ứng nhanh hơn trong nhiều điều kiện vận hành.

EGR áp thấp thường lấy khí xả sau turbo hoặc sau cụm xử lý khí thải, tùy thiết kế, rồi đưa trở lại phía trước đường nạp. Cách bố trí này giúp kiểm soát dòng khí hồi lưu theo hướng khác, nhưng hệ thống thường phức tạp hơn.

Ở một số động cơ hiện đại, nhà sản xuất có thể kết hợp nhiều chiến lược EGR để cân bằng giữa yêu cầu phát thải và khả năng vận hành.

2. EGR có làm mát và không làm mát

EGR không làm mát đưa khí xả hồi lưu quay lại đường nạp mà không qua bộ làm mát riêng. Thiết kế này đơn giản hơn, nhưng khả năng kiểm soát nhiệt của dòng khí hồi lưu bị giới hạn.

EGR có làm mát sử dụng EGR cooler để hạ nhiệt khí xả trước khi đưa vào đường nạp. Nhờ đó, hệ thống có thể hỗ trợ giảm nhiệt độ cháy hiệu quả hơn trong một số điều kiện vận hành. Đổi lại, hệ thống có thêm bộ phận cần kiểm tra, đặc biệt khi có dấu hiệu rò rỉ, tắc nghẽn hoặc suy giảm hiệu quả làm mát.

3. EGR trên động cơ diesel và động cơ xăng

Trên động cơ diesel, EGR thường được nhắc nhiều vì vai trò kiểm soát NOx và mối liên hệ với muội, cặn trong đường nạp. Đây cũng là nhóm động cơ cần chú ý hơn đến bảo dưỡng hệ thống EGR trong quá trình sử dụng.

Trên động cơ xăng, EGR cũng có thể xuất hiện trong một số thiết kế để hỗ trợ kiểm soát quá trình cháy và phát thải. Tuy nhiên, trong bài này, EGR được đặt chủ yếu trong bối cảnh động cơ diesel, đặc biệt là nhóm động cơ làm việc tải nặng hoặc có yêu cầu kiểm soát khí thải rõ ràng.

Hệ thống EGR dễ gặp vấn đề gì trong quá trình sử dụng?

Hệ thống EGR làm việc trực tiếp với khí xả, nên rất dễ chịu ảnh hưởng bởi muội than, hơi dầu và cặn bẩn hình thành trong quá trình động cơ vận hành. Đây là lý do nhiều vấn đề liên quan đến EGR thường không xuất hiện ngay lập tức, mà tích tụ dần theo thời gian sử dụng.

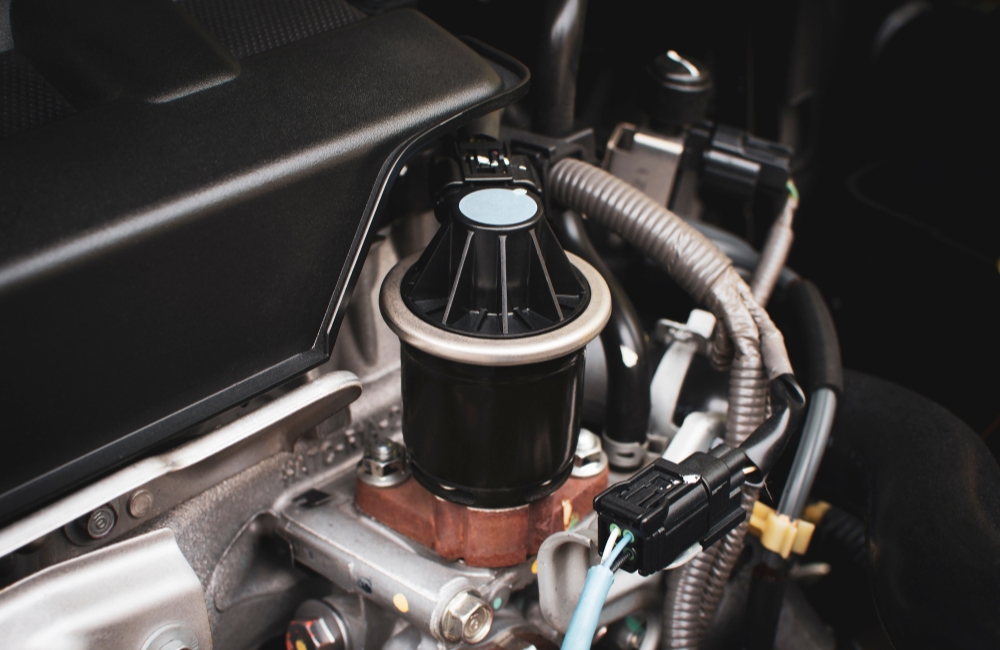

Cụm EGR trong khoang động cơ giúp đưa một phần khí xả quay lại đường nạp nhằm hỗ trợ kiểm soát khí thải.



1. Muội than và cặn bẩn trong đường khí hồi lưu

Khí xả sau quá trình cháy luôn chứa một lượng muội và sản phẩm phụ nhất định. Khi một phần khí xả được đưa quay lại đường nạp, các chất này có thể bám lại trên đường hồi lưu, van EGR, cổ hút hoặc bộ làm mát EGR.

Tình trạng này dễ gặp hơn ở động cơ diesel thường xuyên chạy tải nhẹ, tốc độ thấp, dừng/chạy liên tục hoặc không đạt điều kiện vận hành ổn định trong thời gian dài. Khi cặn tích tụ nhiều, dòng khí hồi lưu bị cản trở, làm hệ thống EGR hoạt động kém chính xác.

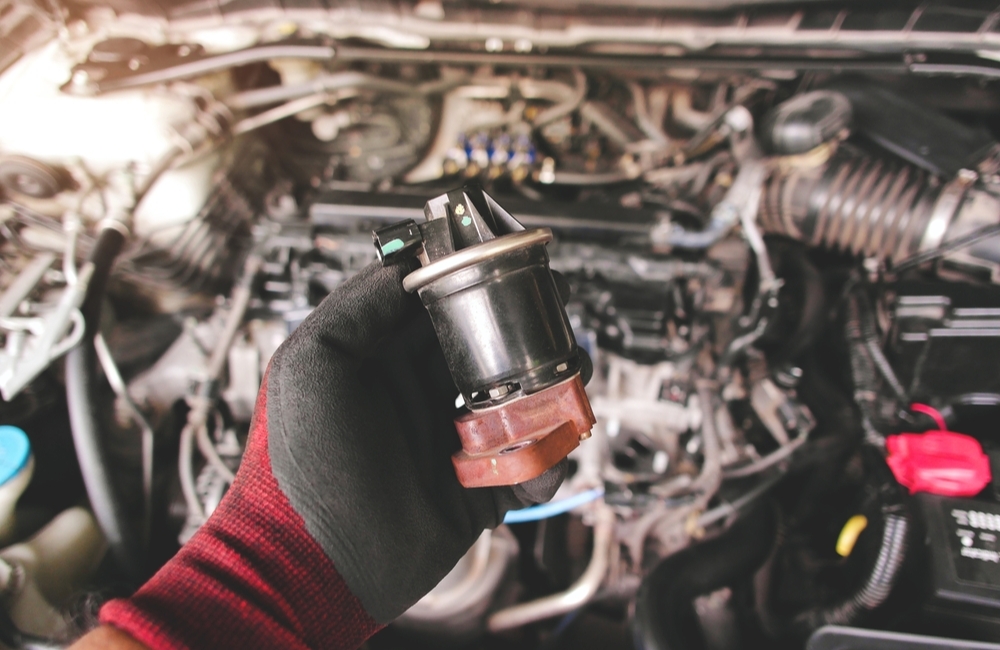

2. Van EGR kẹt mở hoặc kẹt đóng

Van EGR là bộ phận điều tiết lượng khí xả hồi lưu. Nếu van bị kẹt mở, khí xả có thể quay lại đường nạp nhiều hơn mức cần thiết, khiến động cơ yếu, rung giật, tăng tiêu hao nhiên liệu hoặc xuất hiện khói bất thường.

Ngược lại, nếu van EGR kẹt đóng, động cơ có thể vẫn vận hành, nhưng chức năng kiểm soát NOx của hệ thống bị suy giảm. Vì vậy, không nên đánh giá hệ thống EGR chỉ dựa vào việc xe còn chạy được hay không.

Hệ thống EGR liên quan gì đến dầu động cơ diesel tải nặng?

EGR không phải là bộ phận thuộc hệ thống bôi trơn, nhưng lại có liên quan gián tiếp đến môi trường làm việc của dầu động cơ. Khi động cơ diesel có EGR hoạt động trong điều kiện tải nặng, nhiệt độ cao, nhiều muội và cặn, dầu động cơ phải làm việc trong môi trường khắc nghiệt hơn so với điều kiện vận hành nhẹ.





Hệ thống EGR không thuộc hệ thống bôi trơn, nhưng việc đưa một phần khí xả quay lại đường nạp khiến động cơ diesel phải làm việc trong môi trường dễ phát sinh muội, cặn và sản phẩm phụ của quá trình cháy hơn. Với động cơ diesel tải nặng có turbo và EGR, dầu động cơ cần được chọn đúng để duy trì khả năng bảo vệ trong điều kiện tải lớn, nhiệt cao và thời gian vận hành dài.

Dầu động cơ diesel phù hợp cần hỗ trợ phân tán muội, hạn chế cặn bám, trung hòa sản phẩm axit và chống oxy hóa. Những tính năng này không thay thế việc kiểm tra hay vệ sinh hệ thống EGR, nhưng giúp bảo vệ bên trong động cơ tốt hơn khi làm việc trong môi trường nhiều muội và cặn.

Vì vậy, bảo dưỡng hệ thống EGR và chọn đúng dầu động cơ nên được thực hiện song song. Một bên giúp đường khí hồi lưu hoạt động ổn định hơn, bên còn lại hỗ trợ duy trì màng bôi trơn và khả năng bảo vệ động cơ trong điều kiện vận hành thực tế.

>>> Xem thêm: Dầu động cơ diesel tải nặng có vai trò gì với động cơ làm việc nặng?

Gợi ý dầu động cơ Mekong cho động cơ diesel tải nặng có EGR





Với nhóm động cơ diesel tải nặng có turbo và hệ thống tuần hoàn khí thải EGR, Nano X2 của Hóa Dầu Mekong là dòng dầu động cơ được phát triển cho điều kiện vận hành khắc nghiệt. Sản phẩm phù hợp với các ứng dụng như xe tải, xe buýt, xe công trình, máy móc công nghiệp và nông nghiệp.

Nano X2 có tiêu chuẩn API CI-4, phù hợp với nhóm động cơ diesel cần khả năng bảo vệ cao hơn trong điều kiện làm việc nặng. Dòng sản phẩm này hỗ trợ làm sạch và phân tán cặn, trung hòa sản phẩm axit, hạn chế thoái hóa dầu và duy trì màng dầu ổn định trong quá trình vận hành.

Điểm cần chú ý là dầu động cơ không giải quyết trực tiếp tình trạng van EGR bẩn hoặc kẹt. Vai trò của dầu nằm ở việc hỗ trợ bảo vệ bên trong động cơ khi làm việc trong môi trường có nhiều nhiệt, muội và cặn. Vì vậy, với động cơ diesel tải nặng có EGR, người dùng nên kết hợp bảo dưỡng hệ thống EGR định kỳ với lựa chọn dầu động cơ đúng cấp chất lượng, đúng cấp độ nhớt và đúng khuyến cáo từ thiết bị.

Mua dầu động cơ Mekong phù hợp cho động cơ có EGR ở đâu?

Người dùng có thể mua dầu động cơ của Hóa Dầu Mekong thông qua các kênh chính thức. Khi cần tư vấn sản phẩm phù hợp, nên cung cấp trước loại thiết bị, đời động cơ, cấp độ nhớt đang sử dụng và điều kiện vận hành thực tế.

Các kênh liên hệ chính thức:

• Website Hóa Dầu Mekong
• Fanpage Hóa Dầu Mekong - Mekong Petrochem
• Zalo Hóa Dầu Mekong

Việc mua qua kênh chính thức giúp khách hàng được tư vấn đúng dòng dầu nhớt, đúng cấp độ nhớt và hạn chế rủi ro chọn nhầm sản phẩm không phù hợp với động cơ.

Kết luận

Để hệ thống tuần hoàn khí thải EGR vận hành ổn định, không nên chỉ tập trung vào van EGR mà cần xem xét đồng bộ đường khí hồi lưu, bộ làm mát, cảm biến và điều kiện sử dụng thực tế. Với động cơ diesel tải nặng có turbo và EGR, kiểm tra hệ thống định kỳ cần đi cùng lựa chọn dầu động cơ phù hợp để hỗ trợ kiểm soát cặn, muội, oxy hóa và duy trì khả năng bảo vệ trong quá trình làm việc.

Câu hỏi thường gặp về hệ thống tuần hoàn khí thải EGR

Dưới đây là những câu hỏi thường gặp về hệ thống tuần hoàn khí thải EGR.





1. Hệ thống tuần hoàn khí thải EGR có hoạt động liên tục không?

Không. EGR không hoạt động cố định ở một mức trong mọi điều kiện. Hệ thống có thể mở, đóng hoặc điều chỉnh lưu lượng khí hồi lưu tùy theo tải động cơ, tốc độ, nhiệt độ và chiến lược điều khiển của từng dòng máy.

2. Hệ thống EGR bẩn có làm động cơ yếu hoặc hao nhiên liệu không?

Có thể. Khi EGR bám cặn, kẹt mở hoặc điều khiển không chính xác, lượng khí hồi lưu có thể không phù hợp với nhu cầu vận hành. Điều này có thể làm động cơ yếu, rung giật, tăng tiêu hao nhiên liệu hoặc xuất hiện khói bất thường.

3. Động cơ có EGR có cần dùng dầu động cơ khác với động cơ thường không?

Không nên chọn dầu chỉ vì động cơ có EGR, nhưng yếu tố này cần được xem xét cùng loại động cơ, tải trọng, cấp khí thải, turbo và khuyến cáo của nhà sản xuất thiết bị. Với động cơ diesel tải nặng có turbo và EGR, nên ưu tiên dầu đáp ứng đúng cấp chất lượng, cấp độ nhớt và điều kiện vận hành được khuyến nghị.
